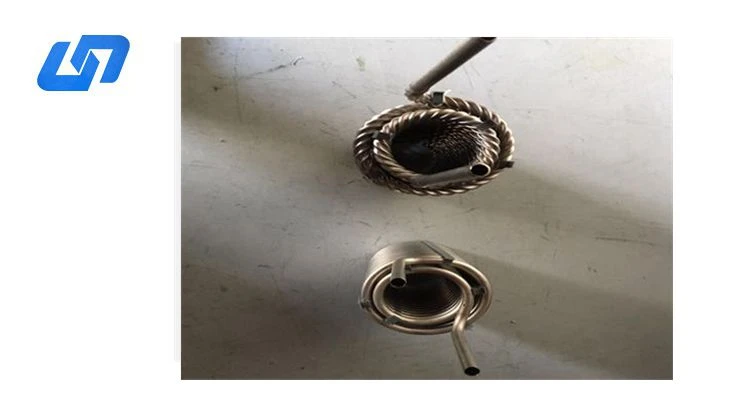

Bộ trao đổi nhiệt cuộn Titan
Vật liệu:
1. Titan bên trong và bên ngoài
2. Ống ren titan nguyên chất bên trong
3. Bên ngoài bằng titan nguyên chất
4. Ống đồng miệng flo
5. Miệng dây titan nguyên chất
Giơi thiệu sản phẩm
Có nhiều loại bộ trao đổi nhiệt dạng cuộn titan, trong đó bộ trao đổi nhiệt dạng ống đồng trục xoắn titan là loại được sử dụng phổ biến nhất. Bộ trao đổi nhiệt dạng vỏ đồng trục xoắn titan: là một vỏ tròn đồng tâm được kết nối bằng hai ống tiêu chuẩn có kích thước khác nhau. Ống ngoài được gọi là mặt vỏ (ống đèn titan nguyên chất), và ống trong được gọi là mặt ống (ống xoắn titan nguyên chất). Hai môi trường khác nhau có thể chảy ngược (hoặc cùng hướng) trên mặt vỏ và mặt ống để đạt được hiệu ứng của cuộn trao đổi nhiệt titan.
Mô tả Sản phẩm
Người mẫu | Quyền lực | Đánh giá thấp (m3/h) | Đầu vào/ra chất làm lạnh (mm) | Nước vào/ra (mm) |
CS-Z1PKF | 1 mã lực | 0.7m3/h | Ø12.7/Ø12.7 | Ø50 |
CS-Z1.5PKF | 1,5 mã lực | 1m3/h | Ø12.7/Ø12.7 | Ø50 |
CS-Z2PKF | 2 mã lực | 1.5m3/h | Ø12.7/Ø12.7 | Ø50 |
CS-Z3PKF | 3 mã lực | 2.8m3/h | Ø12.7/Ø19 | Ø50 |
CS-Z5PKF | 5 mã lực | 4.5m3/h | Ø12.7/Ø19 | Ø50 |
CS-Z8PKF | 8 mã lực | 7m3/h | Ø12.7/Ø19 | Ø50 |
CS-Z10PKF | 10Mã lực | 8.6m3/h | Ø19/Ø25 | Ø50 |
CS-Z15PKF | 15 mã lực | 15m3/h | Ø19/Ø25 | Ø63/Ø75 |
Khoảng cách giữa nước vào/ra H1 (mm) | Đường kính khuôn D (mm) | Kích thước LXDXH (mm) | Kích thước đóng gói LXWXH (mm) | Trọng lượng (kg) |
235 | Ø200 | 285X220X455 | 295X230X485 | 3.5 |
285 | Ø200 | 285X220X505 | 295X230X535 | 3.7 |
385 | Ø200 | 285X220X605 | 295X230X635 | 3.9 |
485 | Ø200 | 285X220X715 | 295X230X760 | 5.2 |
685 | Ø250 | 340X270X915 | 350X280X960 | 6.5 |
755 | Ø250 | 340X270X995 | 350X280X1045 | 10.6 |
875 | Ø250 | 340X270X1145 | 350X280X1160 | 11.6 |
890 | Ø315 | 410X340X1190 | 420X350X1210 | 12.8 |
Thuận lợi
Ống xoắn titan là ống truyền nhiệt tăng cường với các rãnh xoắn hình khuyên hai mặt được xử lý bằng công nghệ đặc biệt. Ống xoắn titan có đặc điểm là chống ăn mòn tốt, độ tin cậy cao, tuổi thọ cao và tiết kiệm hợp lý. Bộ trao đổi nhiệt ống xoắn titan trong ống cải thiện các yêu cầu chung của bộ trao đổi nhiệt vỏ và ống về nhiệt độ, áp suất, lưu lượng và tải nhiệt. Phương pháp thiết kế và công nghệ xử lý đã hoàn thiện và chúng có thể được sử dụng trong một số điều kiện môi trường ăn mòn. Ưu điểm nổi bật nhất của bộ trao đổi nhiệt ống trong ống có ren titan là nó có thể buộc chất lỏng chảy chéo qua bó ống nhiều lần theo đường dẫn đã chỉ định để có thể liên tục tăng cường độ nhiễu loạn của chất lỏng để đạt được mục đích tăng cường truyền nhiệt.
